Güneş fotovoltaik enerji üretim sisteminde fotovoltaik dizi koruması için sigortaların seçim analizi

Fotovoltaik enerji üretim sistemi (PV olarak kısaltılır), olay ışık enerjisini doğrudan elektrik enerjisine dönüştürebilen, fotovoltaik dizinin çekirdek ünite olduğu bileşenlerden ve alt sistemlerden oluşur. Fotovoltaik dizi, güneş panellerini fotovoltaik dizi bağlantı kutusuna bağlayarak olay güneş radyasyonunu DC gücüne doğrudan dönüştürür ve daha sonra invertöre dönüştürür veya doğrudan bağlantı kutusundan uygular. Sistemin maliyetin% 70'ini oluşturan bir kısmı olarak, fotovoltaik dizinin korunması ve enerji üretim verimliliğinin optimizasyonu teknolojik gelişimin kilit alanları haline gelmiştir.

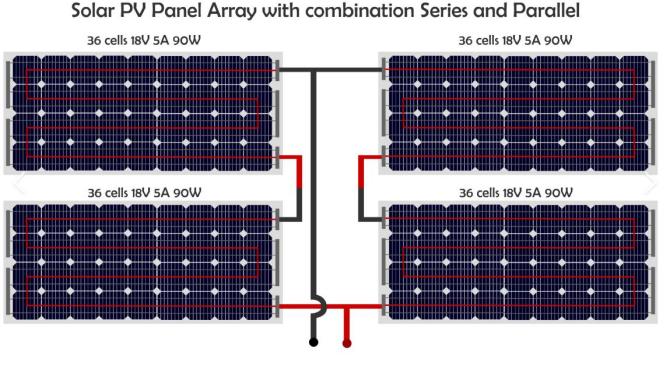

Fotovoltaik sistemin verimliliğini artırmak için, bir fotovoltaik ip oluşturmak için seri olarak çoklu fotovoltaik paneller bağlanır ve çoklu fotovoltaik dizeler grubu bir fotovoltaik dizi oluşturmak için paralel olarak bağlanır. Fotovoltaik dizinin akımı bağlantı kutusundan birleşir ve aşağı akış uygulama bağlantısına girer. Fotovoltaik panelin bir enerji yükü olmasını ve bir arıza meydana geldiğinde genel enerji üretim verimliliğini etkilemesini ve yanlış kabarma veya yerel anormalliklerin neden olduğu aşırı akım tehlikelerini önlemek için, her fotovoltaik ipin her iki uçta sigortalarla kurulması gerekir. Fotovoltaik dizede kısa devre hatası meydana geldiğinde, dizinin bir bütün olarak normal çalışmasını sağlamak için hatalı fuar hızlı bir şekilde üfleyecek ve hatalı kısmı izole edecektir.

Buna ek olarak, dizi sigortaları, özellikle kısa devre akımı tek bir PV dizesinin akımından daha yüksek olduğunda, aşağı akış bileşenlerinden beslenen akımlara karşı koruma sağlayabilir. Sigortanın nominal kırılma kapasitesi, sistemin güvenli çalışmasını korumak için bu tür aşırı koşulları karşılayabilmelidir.

Uluslararası Standartlar ve Yurtiçi Özellikler

PV DC tarafının korunması açısından, ilgili uluslararası ve iç standartlar önemli rehberlik sağlar. Örneğin, ABD Ulusal Standardının 690.99.Pirinç/NFPA 70"Ulusal Elektrik Kodu" (NEC), PV alt sistem devrelerindeki iletkenlerin ve ekipmanın, PV çıkış devrelerinde, invertör çıkış devreleri ve enerji depolama pil devrelerinin iletken ve ekipman koruma maddelerinin gereksinimlerini karşılaması gerektiğini açıkça belirtmektedir. Buna ek olarak, Çin eşdeğer IEC standardını benimserGB/T 16895.32-2021Standart test koşulları altında, kablonun sürekli akım taşıma kapasitesinin kısa devre akımının 1,25 katına eşit veya 1,25 kat daha fazla olduğunda, aşırı yük korumasının göz ardı edilebileceğini, ancak üreticinin spesifik ürün talimatlarıyla kombinasyon halinde sigortaların seçilmesi önerilir.

IEC geliştirdiIEC 60269-6 StandartÖzellikle fotovoltaik sistem koruma sigortaları için, sürekli kısa devre akımlarına dayanabilmek ve hızlı bir şekilde üflemek gibi fotovoltaik sigortaların performans gereksinimlerini açıkça öngörmektedir. Aynı zamanda UL'nin teknik spesifikasyonuKonu 2529Fotovoltaik sistemlerde düşük voltajlı sigortalar için önemli rehberlik sağlar. İkisi, üfleme akımının hesaplanmasında ve sıcaklık düzeltme katsayılarının kullanımında biraz farklıdır.

Sigorta seçimi düşünceleri

Fotovoltaik sistemlerde sigortalar seçerken, aşağıdaki göstergeler şu üzerine odaklanmalıdır:

Nominal Voltaj: Sigorta nominal voltajı, sistemin ulaşabileceği maksimum açık devre voltajını (VOC) karşılamalıdır. Özellikle soğuk alanlarda, en düşük ortam sıcaklığında fotovoltaik panelin açık devre voltaj düzeltme değeri dikkate alınmalıdır.

Nominal akım: Fotovoltaik panellerle seri olarak bağlanan sigortalar için, 1.56 ISC (ISC kısa devre akımıdır) nominal akım genellikle gereklidir. IEC standardı, 1.42 ISC'ye revize edilir ve US UL standardı 1.35 ISC'dedir. Gerçek uygulama ortamı ile birlikte seçilmesi gerekir.

Kırılma kapasitesi: Sigorta kırılma kapasitesi, kısa devre akım zirvesiyle başa çıkmak ve ekipmanı hasardan korumak için yeterli olmalıdır.

Çevresel Uyarlanabilirlik: Yüksek sıcaklık veya yoğun kurulum durumunda, nominal değer, uzun süreli kararlı çalışma sağlamak için sigorta üreticisinin önerilerine göre uygun şekilde azaltılmalıdır.

Çözüm

Fotovoltaik dizilere DC sigortalarının kurulumu sadece ekipmanı korumak ve güç üretim verimliliğini artırmak için gerekli bir araç değil, aynı zamanda tüm sistemin güvenli çalışmasını sağlamak için önemli bir önlemdir. Makul sigorta seçimi, sistemin uzun vadeli güvenilirliğini ve ekonomisini sağlamak için fotovoltaik panellerin çalışma ortamı, kısa devre akımı, açık devre voltajı vb. Gibi faktörlerin kapsamlı bir şekilde değerlendirilmesini gerektirir.

Örneğin, Zhejiang Galaxy Fuse Co., Ltd's1000VDC 30A 10x38mm Güneş Py Sigorta BağlantısıVe1500VDC 30A 10x85mm Güneş PV Sigorta BağlantısıVe1500VDC 630A 3L Cıvata Tipi Güneş PV Sigorta BağlantısıFotovoltaik sigortalar, fotovoltaik bağlantı dolaplarının anahtar koruma pozisyonlarında yaygın olarak kullanılmaktadır. Mükemmel performans ve yüksek standart sertifikası ile bu sigortalar, fotovoltaik enerji üretim projeleri için istikrarlı ve güvenilir çözümler sunarak sistemin verimli bir şekilde çalışmasına yardımcı olur.
