​Hızlı Etki Eden Sigorta ile Sıradan Sigorta: Gerçek Fark Nedir?

Güç elektroniği sistemi tasarımında sigorta seçimi, ekipmanın güvenlik marjlarını ve arıza korumanın etkinliğini doğrudan belirler. Sıradan sigortalara karşı hızlı etkili sigortalarla karşı karşıya kaldıklarında birçok mühendis, malzeme bilimi, yanıt mekanizmaları ve uygulama senaryolarındaki temel farklılıkları göz ardı ederek yalnızca nominal akım ve gerilime dayalı kaba seçimler yapar. Bu gözetim, yeni enerji ve enerji depolama sistemlerinde ciddi riskler oluşturabilir.

Bu makale, mühendislerin doğru seçim kararları vermesine yardımcı olmak için hızlı tepki veren sigortalar ile sıradan sigortalar arasındaki yapısal tasarım ve sigorta mekanizmalarından uygulama sınırlarına kadar temel farkların sistematik bir analizini sağlar.

Yapı ve Malzemeler: "Metal Tel"den "Hassas Eriyebilir Eleman"a

Sıradan bir sigortanın eriyebilir elemanı tipik olarak basit bir yapıya ve düşük üretim maliyetine sahip olan geometrik şekilli metal telden yapılır. Kaynaştırma mantığı, aşırı yük akımının kendisi tarafından üretilen Joule ısısına dayanır; ısı birikimi erime noktasına ulaştığında eleman erir ve devreyi açar. Bu tasarım, kablolar ve teller için aşırı yük koruması gibi hızlı yanıtın kritik olmadığı senaryolar için uygun olmasını sağlar.

Hızlı etkili sigorta ise hem malzeme hem de yapı açısından özel olarak optimize edilmiştir. Eriyebilir elemanı saf gümüş, gümüş kaplı bakır veya saf bakırdan yapılmıştır; daraltılmış dairesel delikli boyunlara sahip dikdörtgen ince bir şerit şeklindedir ve belirli konumlarda önceden konumlandırılmış düşük erime noktalı lehim noktalarıdır. Bu tasarımın ustalığı, bir aşırı yük veya düşük-katlı kısa devre akımı meydana geldiğinde, önce lehim noktasının erimesi ve metalürjik bir etki yoluyla elemanın daralan boyundan hızla ayrılmasını hızlandırarak mikrosaniyelerden milisaniyelere kadar devre kesintisi sağlaması gerçeğinde yatmaktadır.

Temelde, sıradan sigortalar "doğal ısı birikimine" dayanırken, hızlı etkili sigortalar yapısal ve malzeme mühendisliği yoluyla "aktif hızlandırılmış kırma"yı başarır; bu, ikisi arasındaki en temel farktır.

Tepki Hızı: Milisaniye ve Mikrosaniye Aralığı

Tepki hızı, iki sigorta tipi arasındaki en sezgisel farktır.

Sıradan sigortalar için, sigorta süresi aşırı yük akımının katıyla ters orantılıdır: nominal değeri aşan akım ne kadar yüksek olursa, sigorta süresi o kadar kısa olur; tersine, daha düşük aşırı yük katlarında, kaynaştırma süresi birkaç saniyeye veya daha uzun süreye uzayabilir. Bu "zaman gecikmesi" özelliği kablo korumasında kabul edilebilir çünkü kablolar belirli bir termal kapasiteye ve kısa süreli aşırı yük kapasitesine sahiptir.

Hızlı etkili sigortalar tamamen farklı davranır. Düşük erime noktalı lehim noktalarının "hızlanma" mekanizması ve daraltılmış boyun yapısının akım yoğunluğu konsantrasyon etkisi sayesinde, hızlı etkili sigortalar devreyi milisaniyeler, hatta mikrosaniyeler içinde temizleyebilir. Bu aşırı hız, kendi iyiliği için değil, yarı iletken cihazların (IGBT'ler, SiC MOSFET'ler ve doğrultucu diyotlar gibi) dayanabileceği zaman sınırı dahilinde arıza akımını ortadan kaldırmak için takip edilir; yarı iletken termal toleransı genellikle yalnızca milisaniye düzeyindedir ve sıradan sigortalar bu koruma gereksinimini karşılayamaz.

Uygulama Senaryoları: Koruma Hedefleri Seçim Mantığını Tanımlayın

Hızlı etkili ve sıradan sigortaların uygulama sınırları doğal olarak ilgili tepki özelliklerine göre tanımlanır.

Sıradan sigortalar öncelikle kabloların ve tellerin aşırı yüke ve kısa devreye karşı korunması için kullanılır. Kablolar belirli bir termal atalete sahiptir; kısa süreli aşırı yükler, yalıtım hasarına anında neden olmaz, bu nedenle sigortanın çalışmasında belirli bir gecikmeye izin verilir. Bu, sıradan sigortaların neden bina dağıtım ve endüstriyel enerji hatlarında yaygın olarak kullanıldığını açıklıyor.

Hızlı etkili sigortalar ise yarı iletken güç cihazlarını ve doğrultucu düzeneklerini korumak için tasarlanmıştır. Fotovoltaik invertörlerde, DC şarj istasyonlarında ve enerji depolama dönüştürücülerinde (PCS), IGBT ve SiC modülleri aşırı akıma karşı son derece hassastır; kısa devre meydana geldiğinde akımın yüzlerce mikrosaniye içinde temizlenmesi gerekir, aksi takdirde cihaz kalıcı olarak hasar görür. Hızlı etkili sigortalar tam olarak bu gereksinime yönelik çözümdür.

Özellikle enerji depolama sistemlerinde (ESS) yüksek hızlı sigortaların uygulanması kritik öneme sahiptir. Akü kümelerindeki kısa devre akımları, yüksek DC voltajı, yüksek akım büyüklüğü içerir ve doğal sıfır geçişinin olmaması, kesme kapasitesi ve ark söndürme performansı konusunda katı talepler getirir. Enerji depolamaya yönelik yüksek hızlı DC sigortalar, yalnızca hızlı tepki sağlamakla kalmamalı, aynı zamanda yüksek voltajlı DC koşulları altında yeniden ateşleme yapmadan arkları güvenilir bir şekilde söndürebilmeli ve akü gruplarının sağlayabileceği son derece yüksek kısa devre akımlarıyla baş edebilecek yeterli kesme kapasitesi sunmalıdır.

IEC Sınıflandırması: aR ve gG Arasındaki Teknik Ayrım

Uluslararası Elektroteknik Komisyonu (IEC) sigorta standartları açısından bakıldığında, hızlı tepki veren sigortalar ile sıradan sigortalar arasındaki fark daha da ölçülmüş ve standartlaştırılmıştır.

Sıradan sigortalar genelliklegG(tam aralıklı kablo koruması) sınıfı, tam aşırı yük ve kısa devre koruması sunar ancak nispeten daha uzun çalışma sürelerine sahiptir, genel dağıtım ve kablo koruması için uygundur.

Hızlı etkili sigortalar aşağıdakilere aittir:aR(kısmi aralıklı yarı iletken koruma) sınıfı. aR sigortaları, son derece düşük I²t değerlerine (geçiş enerjisi) ve güçlü akım sınırlama özelliğine sahip, yarı iletken cihaz koruması için özel olarak tasarlanmıştır. Arıza akımını, arızanın çok erken safhasında keserek, arıza enerjisini yarı iletken cihazların dayanma kapasitesi dahilinde sınırlandırabilirler. aR sigortaları düşük-çoklu aşırı yük korumasını desteklemez; bu işlev, kontrol sistemlerine veya kontaktörlere atanarak net bir işlevsel hiyerarşi oluşturur.

Galaksi Sigortası: Yeni Enerji ve Enerji Depolama için Yüksek Hızlı Sigorta Çözümleri

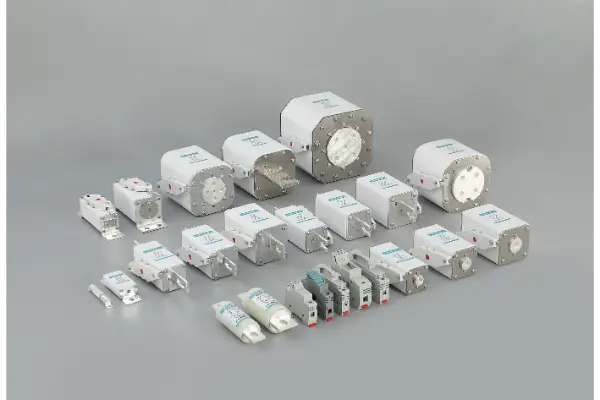

Galaksi Sigortasısigorta Ar-Ge ve üretiminde 40 yılı aşkın deneyime sahiptir ve hızlı tepki veren sigorta segmentinde derin teknik uzmanlığa sahiptir. Fotovoltaik invertörler, DC şarj istasyonları ve enerji depolama dönüştürücüleri gibi yeni enerji uygulamaları için Galaxy Fuse, yüksek performanslı, yüksek hızlı sigortalardan oluşan kapsamlı bir ürün yelpazesi sunar.

Enerji Depolama Sistemine Özel Yüksek Hızlı SigortalarGalaksi Sigortası için önemli bir odak alanıdır. Enerji depolama sistemleri, sigortalardan genel endüstriyel uygulamalara göre çok daha fazlasını talep eder: 1500 V'a kadar DC gerilimleri, yüzlerce kiloampere ulaşan kısa devre akımları ve kapalı akü ortamlarında mutlak ark söndürme ve kesinti güvenilirliği ihtiyacı. Galaxy Fuse enerji depolama serisi ürünleri, aşırı arıza koşullarında mikrosaniye düzeyinde yanıt ve güvenilir kesinti sağlamak için saf gümüş eriyebilir elemanlar ve yüksek saflıkta kuvars kumu ark söndürme ortamını optimize edilmiş boyunlu yapı tasarımlarıyla birleştirir.

Temel Teknik Avantajlar:

●Saf Gümüş / Gümüş Kaplama Bakır Elementler:Düşük erime noktası ve yüksek iletkenlik hızlı yanıt sağlar

●Optimize Boyunlu Yapı:Tutarlı ark kesintisi için kaynaştırma noktalarının hassas kontrolü

●Yüksek Saflıkta Kuvars Kumu Ark Söndürme:Ark enerjisini hızla emer ve yeniden çarpmayı bastırır

●Tam Sertifikasyon:Ürünler, UL, TUV ve CE sertifikalarına sahip birden fazla seriyle IEC60269, GB13539 ve diğer uluslararası standartlara uygundur

●Tam Teknik Veri Desteği:Ölçülen I²t eğrileri ve kesme akımı eğrileri sağlayarak mühendisler için doğru sistem koruma koordinasyon hesaplamalarını kolaylaştırır

Çözüm

Hızlı etkili ve sıradan sigortalar arasındaki fark, yüzey seviyesindeki "hızlıya karşı yavaş"ın çok ötesine uzanır. Malzeme seçimi ve yapısal optimizasyondan yanıt mekanizmalarına ve IEC sınıflandırmasına kadar bu ikisi tamamen farklı koruma felsefelerini temsil eder.

Sıradan sigortalar kabloların "termal kapasitesini" korur; hızlı etkili sigortalar yarı iletkenlerin "kırılgan penceresini" korur. Günümüzün hızla büyüyen yeni enerji ve enerji depolama sektörlerinde, hızlı tepki veren sigortaların benzersiz değerini anlamak ve doğru şekilde kullanmak, her güç elektroniği mühendisi için temel bir beceridir.

Galaksi Sigortası – küresel yeni enerji ve enerji depolama sistemleri için emniyetli ve güvenilir devre koruma çözümleri sunmaya adanmış, yüksek kaliteli sigorta üretimine 46 yıldan fazla bağlılık.

Enerji depolama veya yeni enerji ekipmanlarına yönelik yüksek hızlı sigorta seçimi konusunda teknik destek için lütfenGalaksi Sigortası ile iletişime geçinteknik ekip.
