​Sigorta Seçimi: Temel Adımlar ve Önemli Hususlar

Sigortalar, elektrik sistemlerinde aşırı akım arızalarına karşı son savunma hattı olarak geniş çapta kabul görmektedir; bunların doğru seçilmesi, arıza kesinti kapasitesini ve ekipman güvenlik marjlarını doğrudan belirler. Yanlış seçim, ekipmanın sık sık elektrik kesintisine yol açmasının yanı sıra yangın, patlama gibi ciddi kazalara da neden olabilir. Ancak gerilim değeri, akım karakteristik eğrileri, kesme kapasitesi ve sıcaklık düşüşü gibi çok sayıda karmaşık parametreyle karşı karşıya kalan birçok mühendis ve satın alma personeli çoğu zaman nereden başlayacakları konusunda kararsız kalıyor. Devre koruma bileşenlerinin profesyonel bir tedarikçisi olarak,Galaksi SigortasıgL/gG yavaş temizleme tipi, hızlı etkili tip ve DC'ye özel tip de dahil olmak üzere sigorta ürünleri sunarak uzun yıllardan beri sigorta ve güç dağıtımı koruma alanıyla derinden ilgilenmektedir ve müşterilerin emniyetli, hassas ve güvenilir aşırı yük ve kısa devre koruması elde etmelerine yardımcı olmaktadır. Uluslararası seçim standartlarını pratik deneyimle birleştiren bu makale, sigorta seçimine ilişkin temel adımları ve temel hususları sistematik olarak özetlemekte, gerilim, akım, karakteristik eğriler ve kesme kapasitesi gibi boyutlardan doğru kararlar vermenize yardımcı olmakta ve açık, uygulanabilir bir seçim kılavuzu sağlamaktadır.

1. Gerilim Değerini Belirleyin:

Sigortanın nominal voltajı, korunan devrenin maksimum çalışma voltajına eşit veya bundan büyük olmalıdır (olası geçici aşırı voltajlar dahil). DC devreleri için, DC için özel olarak tasarlanmış sigortaların seçilmesine özel dikkat gösterilmesi gerekir çünkü bir DC arkını kesmek, bir AC arkını kesmekten çok daha zordur.

2.Mevcut Derecelendirmeyi Belirleyin (En Kritik ve Karmaşık)

Normal Çalışma Akımı:

Normal çalışma koşullarında devrenin çektiği sürekli akımı doğru bir şekilde ölçün veya hesaplayın. Sigortanın nominal akımı, devrenin normal çalışma akımından büyük olmalı ve korunan iletken veya bileşenlerin güvenli akım taşıma kapasitesinden az olmalıdır.

3. Nominal Akımın Seçiminde Önemli Hususlar

(1) Sigorta Karakteristik Eğrisi

Üreticinin zaman-akım karakteristik eğrisine bakın.

Normal çalışma akımı altında sigortanın temizlenmediğinden emin olun (yani sigorta çalışma süresinin normal çalışma akımı noktasından daha uzun olması).

Koruma gerektiren aşırı yük veya kısa devre akımları altında, sigortanın yeterince kısa bir süre içinde güvenli bir şekilde temizlenmesi gerekir (yani eğri, aşırı yük/kısa devre noktasının solunda yer alır).

(2) Aşırı Yük Koruması

Motorlar ve transformatörler gibi başlatma sırasında ani akıma sahip ekipmanlar için, sigorta, izin verilen başlatma süresi içinde temizlenmeden başlatma (dalgalanma) akımına dayanmalıdır (yeterli I²t değerine sahip bir sigorta seçin).

Aynı zamanda, bir aşırı yük meydana geldiğinde (örneğin, nominal akımın 1,5 ila 6 katı), sigorta ekipmanın izin verilen aşırı yük süresi içerisinde atmalıdır. Yavaş temizlemeli veya zaman gecikmeli sigortaları seçin (örn. gL/gG, Tip T).

(3) Kısa Devre Koruması

Sigortanın, ekipmanın hasar görmesini ve yangını önlemek için çok büyük kısa devre akımlarını son derece kısa bir süre içinde (tipik olarak milisaniye) kesmesi gerekir. Yeterli kesme kapasitesi gereklidir (sonraki bölüme bakın).

(4) Sıcaklık Azaltma

Bir sigortanın akım değeri yüksek ortam sıcaklıklarında azalır. Veri sayfasına bakın ve maksimum gerçek kurulum ortamı sıcaklığına göre değer kaybı hesaplamaları yapın. Örneğin, 55°C'lik bir ortam sıcaklığında, nominal akımı normal çalışma akımından %50 veya daha yüksek olan bir sigortanın seçilmesi gerekli olabilir. Sigortaları kapalı yüksek sıcaklıktaki alanlara veya ısı üreten bileşenlerin yakınına monte etmekten kaçının.

(5) Dalgalanma Akımları ve Yaşlanma

Sık çalıştırma darbeleri veya sürekli hafif aşırı yükler, sigortanın eskimesini hızlandırabilir ve normal çalışma akımı altında bile sigortanın temizlenmesine neden olabilir. Gerçek çalışmadaki mevcut dalgalanmaları değerlendirin.

4. Kırma Kapasitesini Belirleyin (Kesme Derecelendirmesi)

Sigortanın nominal kesme kapasitesi, korunan devrede meydana gelebilecek maksimum beklenen arıza akımından (tipik olarak kurulum noktasındaki kısa devre akımı) büyük veya ona eşit olmalıdır. Efinal devreleri veya ev devreleri için kesme kapasitesinin birkaç bin amper (örn. 6 kA) olması gerekebilir. Büyük transformatörlerin yakınına yerleştirilen endüstriyel ana dağıtım panoları için kesme kapasitesinin onlarca, hatta yüzlerce kiloamper (örn. 50 kA, 100 kA veya daha yüksek) olması gerekebilir. Yetersiz kesme kapasitesine sahip bir sigortanın seçilmesi, sigortanın kopmasına veya büyük bir arıza akımını keserken arkı güvenilir bir şekilde söndürmemesine neden olarak ciddi kazalara yol açabilir.

Kritik Güvenlik Uyarıları

Değişiklik Yok:

Asla belirtilenden daha yüksek akım değerine sahip bir sigorta kullanmayın veya sigortayı bir tel (bakır veya demir) ile değiştirmeyin. Bu ciddi bir yangın tehlikesidir.

DC ile ilgili uyarı:

DC sistemlerinde daima DC değeriyle açıkça işaretlenmiş ve yeterli voltaj değerine sahip sigortaları kullanın. AC sigortalar DC arıza akımlarını güvenli bir şekilde kesmeyebilir.

Yetersiz Kırma Kapasitesi Tehlikesi:

Yetersiz kesme kapasitesine sahip bir sigorta, büyük bir kısa devre akımını keserken patlayabilir, ark oluşturabilir ve döküntü oluşturabilir; bu son derece tehlikelidir.

Değiştirme Kuralı:

Sigorta attıktan sonra daima arızanın nedenini tespit edip ortadan kaldırın, ardından aynı tip ve aynı değere sahip bir sigortayla değiştirin.

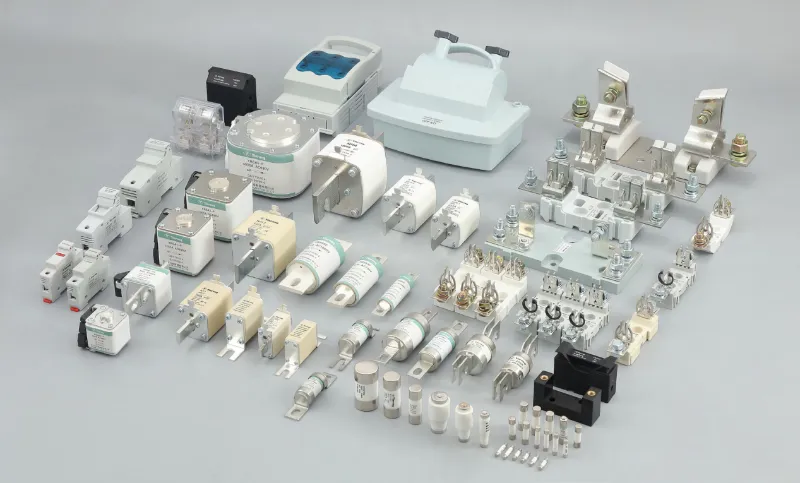

Sigorta seçimi hiçbir şekilde "sadece daha büyük bir değer seçin" kadar basit değildir; gerilim, akım, ortam sıcaklığı, ani akım ve kısa devre enerjisi gibi birden fazla değişkenin kapsamlı bir şekilde değerlendirilmesini gerektirir. Yanlış seçim, koruma cihazını etkisiz hale getirebilir, hatta kaza kaynağı bile olabilir. Galaxy Fuse geniş bir ürün yelpazesi sunarsigorta ürünleri1A ila 2000A arası, AC 250V/500V/690V ve DC 150V/500V/1000V'yi kapsar; gG/gL genel amaçlı sigortalar, aM motor koruma sigortaları, hızlı etkili yarı iletken koruma sigortaları ve PV/enerji depolama DC'ye özel sigortalar dahil. Ayrıca eksiksiz zaman-akım eğrileri ve I²t seçimi veri desteği sağlıyoruz. Teknik ekibimiz, güç kaybı hesaplamaları, kesme kapasitesi doğrulaması ve yaşlanma ömrü değerlendirmesi gibi ayrıntılı seçim hizmetlerinde size yardımcı olabilir.
