DC Kontaktörler ve Sigortalar Birlikte Nasıl Çalışır?

I. İşlevsel Tanım: Açıkça Tanımlanmış Rollere Sahip Çift Katmanlı Koruma Mimarisi

DC Kontaktör: Kontrol Edilebilir Bir Yönetici Anahtarı

DC kontaktörü, kontrol sistemi komutları altında yüksek güçlü DC devrelerini bağlayan ve bağlantısını kesen elektromekanik bir anahtarlama cihazıdır. Bir şarj istasyonundaki temel işlevler şunları içerir:

•Şarj Başlatma/Durdurma Kontrolü: BMS'den veya şarj kontrol cihazından gelen komut üzerine şarj yolunu oluşturmak için kapanır ve tamamlandığında bağlantının kesilmesi için açılır.

•Acil Durum İzolasyonu: Sistem aşırı sıcaklık, aşırı voltaj veya yalıtım hataları gibi anormal koşulları tespit ettiğinde, komutların alınması üzerine kontrollü güç bağlantısını keser.

•Ön Şarj Yönetimi: Ana devreye enerji verilmeden önce ani akımı sınırlamak için bir ön şarj direnciyle çalışır ve veri yolu kapasitörlerini korur.

DC Sigorta: Pasif Üstün Koruma Cihazı

Sigorta, arıza akımlarını geri dönüşü olmayan hasarlara neden olmadan önce güvenilir bir şekilde kesen tek kullanımlık bir koruyucu elemandır. DC şarj istasyonlarında kullanılan yarı iletken dereceli hızlı etkili sigortalar ile sıradan endüstriyel sigortalar arasındaki temel farklar şunlardır:

•Mikrosaniye düzeyinde Yanıt: Kontaktörün mekanik çalıştırılması için gereken onlarca milisaniyeden çok daha hızlı.

•Akım Sınırlayıcı Karakteristik: Arıza akımı enerjisini, aşağı yöndeki güç cihazlarının (IGBT/SiC) dayanma sınırları dahilinde kısıtlar.

•DC Ark Söndürme Yeteneği: 500V–1500V DC sistemlerde yeniden tutuşma riski olmadan güvenilir kesinti.

•Konumlandırma Özeti: Kontaktör kontrollü "emniyet kapısıdır"; fitil vazgeçilmez "son savunma hattıdır".

II. Koordineli Eşleştirmenin Mühendislik Mantığı

Şarj istasyonu koruma tasarımı, iki cihazı aynı muhafazaya monte etmekten çok uzaktır. Bunların koordinasyon ilişkisi, katmanlı koruma mimarisinin temel teknik mantığını oluşturur.

Tipik Güç Devresi Topolojisi

Şebeke Girişi → AC/DC Modülü → DC Bara → Sigorta → Ana Kontaktör → Ön Şarj Kontaktörü + Direnç → Araç Arayüzü

Koruma Hiyerarşisi ve Yanıt Zamanlaması

Uyumsuz Koordinasyondan Kaynaklanan Tipik Arıza Modları

Çekirdek Tasarım Kriteri: Sigorta geçiş I²t değeri, korunan kontaktörün kısa devre dayanım I²t değerinden kesinlikle düşük olmalıdır.

III. Eşleştirme ve Seçim İçin Beş Temel Teknik Parametre

1. Nominal Gerilim: Geniş Marjlı DC'ye Özel

DC akımının doğal bir sıfır geçiş noktası olmadığından arkın söndürülmesi AC sistemlere göre çok daha zordur. Bu nedenle DC'ye özgü cihazların seçim mantığı temel olarak AC cihazlardan farklıdır.

Seçim Prensibi: Hem sigortanın hem de kontaktörün nominal voltajı, sistemin maksimum DC bara voltajından büyük olmalıdır.

•800V şarj platformu → Önerilen 1000V DC veya daha yüksek değer

•1500V enerji depolama sistemi → 1500V DC veya daha yüksek değer seçilmelidir

Mühendislik Uyarısı: AC dereceli ürünlerin DC'ye özgü cihazlarla değiştirilmesini kesinlikle yasaklayın. Arıza kesintisi sırasında arkın etkili bir şekilde söndürülmemesi, felaketle sonuçlanabilecek sonuçlara yol açabilir.

2. Nominal Akım: Kontaktörler için Marj, Sigortalar için I²t Hesaplaması

DC Kontaktör:

•Sürekli akım değeri, şarj istasyonunun maksimum çıkış akımını aşmalıdır.

•Mühendislik deneyimi faktörü: Yaklaşık 1,2×'de önerilen seçim.

DC Sigorta:

•Seçim yalnızca nominal akıma dayalı olmamalıdır; I²t ve kesme kapasitesi kapsamlı bir şekilde değerlendirilmelidir.

•Sigorta erimesi I²t, korumalı yarı iletken modülün (IGBT/SiC) dayanım I²t değerinin altında olmalıdır.

•Mühendislik deneyimi faktörü: Yaklaşık 1,5× önerilen seçim.

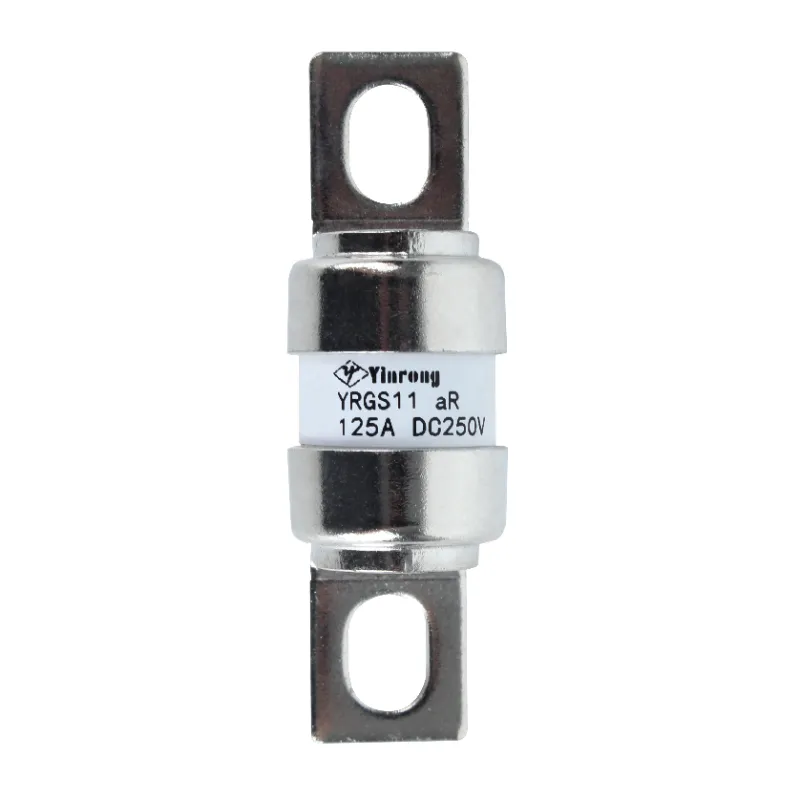

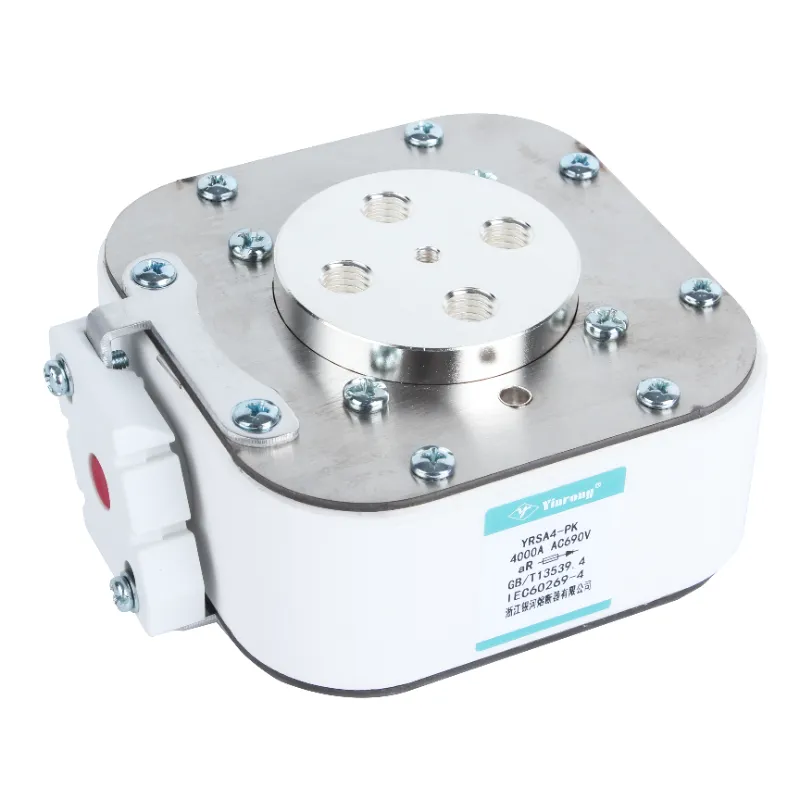

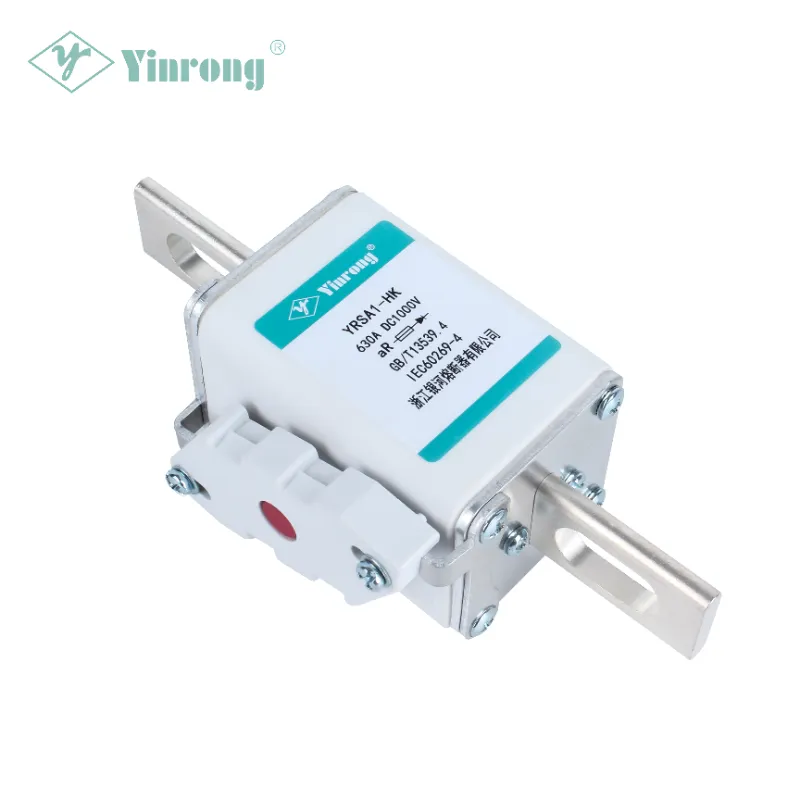

YRSA serisi Zhejiang Galaxy Fuse, 690V ila 1500V arasındaki nominal gerilimleri ve 10A ila 3000A arasındaki nominal akımları kapsar; gümüş kaplı saf bakır veya saf gümüş değişken kesitli sigorta elemanları içerir, yüksek mukavemetli alümina seramik tüpler içine yerleştirilmiştir ve ark söndürme ortamı olarak yüksek saflıkta kuvars kumu içerir.

3. I²t Koordinasyonu: Eşleşen Tasarımın Temel Parametresi

I²t (amper-kare-saniye), sigorta ve kontaktör eşleştirme seçiminde en kritik niceliksel göstergedir.

Seçim Kısıtlama İlişkileri:

Galaxy Fuse'un hızlı etkili sigorta serisi, düşük I²t değerlerine, güçlü akım sınırlama özelliğine ve yüksek kesme kapasitesine sahiptir; bu da onları yarı iletken cihazların ve komple ekipmanın kısa devre koruması için uygun kılar.

4. Zaman-Akım Seçici Koordinasyonu

Çok seviyeli koruma mimarisinde arıza noktasına en yakın koruyucu cihazın ilk önce çalışması gerekir.

5. Ortam Sıcaklığı ve Değer Azaltma

Şarj istasyonları, -40°C düşük sıcaklıklardan +85°C yüksek sıcaklıklara kadar uzanan mühendislik gereksinimleriyle çok çeşitli ortamlarda kullanılır. Hem sigortaların hem de kontaktörlerin kapasitesi gerçek ortam sıcaklığına göre azaltılmalıdır.

IV. Galaxy Fuse: DC Şarj İstasyonu Korumasında Profesyonel Seçim

1980 yılında kurulanZhejiang Galaxy Sigorta Co., Ltd. Ar-Ge, test, üretim, satış ve ithalat/ihracatı entegre eden profesyonel bir sigorta kuruluşudur. Eski Makine İmalat Bakanlığı'na bağlı önemli bir kuruluş ve Çin'in önde gelen sigorta üreticilerinden biri olan şirketin ana ürünleri fotovoltaik DC sigortaları, yeni enerji araç sigortalarını ve şarj istasyonu sigortalarını kapsamaktadır. Ürünler IEC 60269, GB/T 13539.4 ve diğer uluslararası ve yerel standartlarla uyumludur ve Avrupa, Amerika, Güneydoğu Asya ve Orta Doğu dahil 80'den fazla ülke ve bölgeye ihraç edilmektedir.

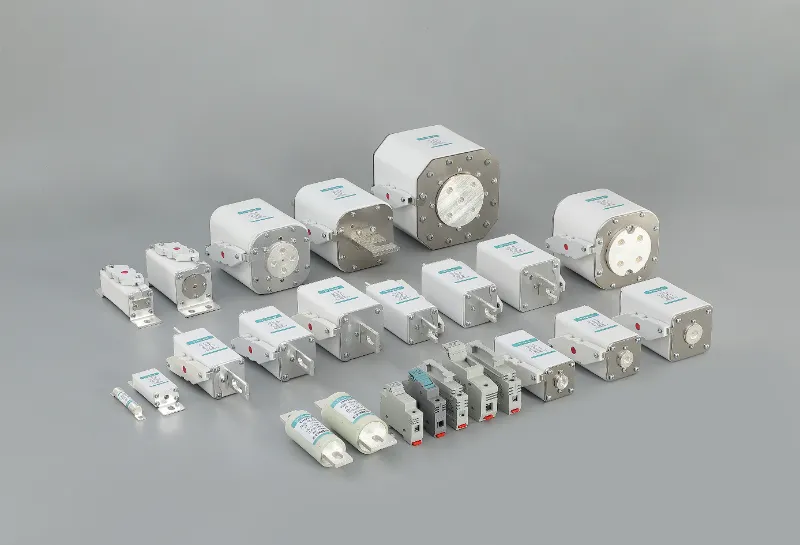

Şarj İstasyonları için Önerilen DC Koruma Ürün Serisi

Galaxy Fuse'un Temel Teknik Avantajları

•Tam Seri Uluslararası Sertifikalar: Birden fazla seri TÜV, UL, CE ve CQC sertifikalarını geçmiştir. Yönetim sistemleri IATF 16949, ISO 9001, ISO 14001 ve ISO 45001'i kapsar.

•Olgun Koordinasyon Çözümleri: Ana akım DC kontaktörleri ve olgun seçim çözümleri ile kapsamlı mühendislik koordinasyon deneyimi.

•Tam Teknik Veri Desteği: Kontaktörlerle hassas koordinasyon hesaplamalarını kolaylaştırmak için ölçülen I²t eğrileri ve kesme akımı eğrileri sağlar.

•Derin Teknik Birikim: Sigorta ürünleri üretimi için 48'den fazla faydalı model ve buluş patentine sahiptir ve 2017 yılında ulusal bir yüksek teknoloji kuruluşu olarak tanınmıştır.

•Endüstri Standardı Katılımı: Ürünler GB/T 13539.4, IEC 60269 ve diğer birçok uluslararası ve yerel standartla uyumludur.

V. Sonuç

DC şarj istasyonlarında kontaktör ve sigortaların eşleştirilmesi teknik olarak şu şekilde özetlenebilir: fonksiyonel katmanlama, zamanlama koordinasyonu ve parametre kilitleme.

•Sigorta, IGBT/SiC ve diğer güç yarı iletkenlerinin güvenliğini sağlamak için mikrosaniye düzeyinde kısa devre akımı kesintisini üstlenir.

• Kontaktör kontrollü anahtarlama yönetiminden, normal başlatma/durdurma ve acil durum izolasyon komutlarının yürütülmesinden sorumludur.

•Bu ikisi karşılıklı yedekleme yedekliliği görevi görerek ikili bir güvenlik bariyeri oluşturur.

Düzgün bir şekilde eşleştirildiğinde, her biri katmanlı savunma ile kendi görevini yerine getirir; uyumsuzluk durumunda, sonuçlar koruma arızasından ekipmanın tükenmesine kadar değişir.

Yüksek kaliteli sigorta Ar-Ge ve üretimine 40 yılı aşkın süredir kendini adamış olan Galaxy Fuse, DC şarj istasyonları için emniyetli ve güvenilir devre koruma çözümleri sunmaya kendini adamıştır.

DC şarj istasyonu koruma sistemleri için sigorta seçimi veya kontaktörlerle koordinasyon konusunda teknik destek için lütfenGalaxy Fuse teknik ekibiyle iletişime geçin.
